    黄桃视频APP在线看黄科技关于协议转换器各项指示灯的含义说明介绍

    浏览次数：发布时间：2019-07-26

            很多对协议转换器了解不是很深的朋友，对协议转换器上面的各个指示灯可能会区分不清，很多情况下会搞不清各个指示灯的含义，接下来杭州黄桃视频APP在线看黄科技的小编就来带大家详细了解下协议转换器上各个指示灯的含义，一起来看看吧！
    E1协议转换器指示灯说明

    以下黄桃视频APP在线看黄以杭州黄桃视频APP在线看黄科技的成帧E1协议转换器为例来做说明：

    a.前面板工11个指示灯，包括电源指示灯，E1线路指示灯和以太网指示灯：
    ●PWR（绿色）：电源指示灯，上电时点亮
    ●LOS（红色）：E1 RX没有收到信号时，亮；E1 RX没有连接时，闪烁
    ●AIS（红色）：E1接口RX收到全1码时，亮
    ●LOOP（红色）：E1线路环回时，亮
    ●LFP（红色）：在E1环回检测使能的条件下，如果检测到环回，LFP灯亮；或者在LFP使能的情况下，如果E1链路有LOS或者AIS时，LFP指示灯亮；如果设备工作在测试模式，并且使能了LFP功能时，LFP灯亮。
    ●TEST（红色）：测试状态指示等，当E1LP，RLP，PATT任何一个测试开关按下时且LFP使能时点亮
    ●TSTOK（绿色）：测试成功指示灯，当前测试成功时点亮
    ●LINK（绿色）：以太网接口链接指示灯，链路建立时亮
    ●ACT（绿色）：E1侧数据发送或以太网侧接收数据指示灯，数据收发时闪亮
    ●100M（绿色）：以太网工作速率在100M时亮，10M时熄灭
    ●FDX（绿色）：全双工时亮，半双工时熄灭，未建立连接时，该灯没有任何意义
    注意：在B2101-E1TX运行中，如果修改了与之连接设备的以太网工作模式，B2101设备需重新复位或者重新启动

    b.设备底部8位开关的意义：
    位号 开关含义 说明
    1、E1阻抗选择OFF75欧姆阻抗，ON120欧姆阻抗
    2、E1传输距离选择OFF正常距离，ON1200米远距离
    3、LFP打开/关闭 OFF关闭LFP功能，ON打开LFP功能
    4、环回检测打开/关闭 OFF关闭环回检测功能，ON打开环回检测功能
    5、禁用外部缓存 OFF使用外部缓存，ON禁用外部缓存
    6、自动协商功能 OFF自动协商打开，ON自动协商关闭
    7、速率选择 OFF 100M，ON 10M
    8、双工选择 OFF全双工，ON半双工
    出厂默认设置：所有开关置于OFF

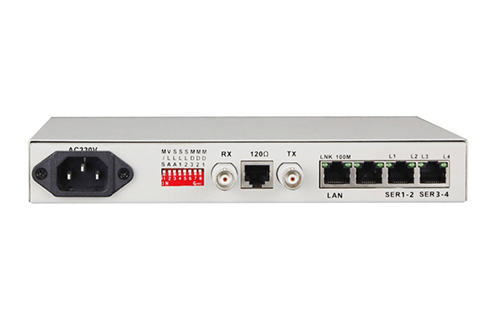

    后面板拨码开关说明：
    位号   开关含义      说明
    1、E1阻抗适配1    ON 75欧姆 OFF 120欧姆
    2、E1阻抗适配2、 ON 75欧姆 OFF 120欧姆
    出厂默认设置，两位开关均置于ON

            好了，以上就是黄桃视频APP在线看黄科技关于协议转换器各个指示灯的相关详细说明，希望你看过之后能对你有所帮助。黄桃视频APP在线看黄科技专注光纤通信研发、生产、销售20年，为客户提供定制化的产品服务，及技术控标。公司主营PDH/SDH黄桃视频APP在线看污、多业务电话黄桃视频APP在线看污，物理隔离网络黄桃视频APP在线看污，视频黄桃视频APP在线看污，语音黄桃视频APP在线看污，音频黄桃视频APP在线看污，工业以太网黄桃视频APP破解版，光纤收发器，光纤猫、协议转换器，PCM语音接入，TDMoverIP、工业接口传输转换等传输入与接入设备。欢迎了解更多，咨询热线：0571-87007140，400-0505-571。
