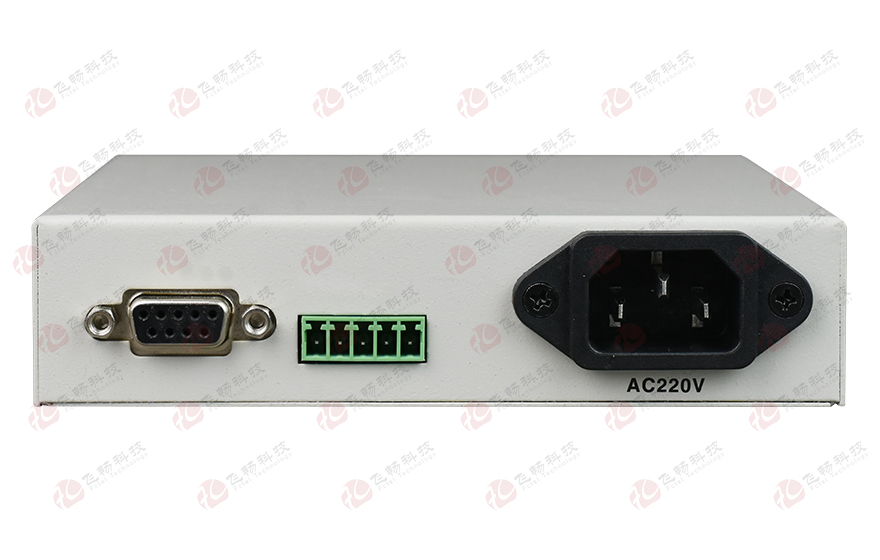

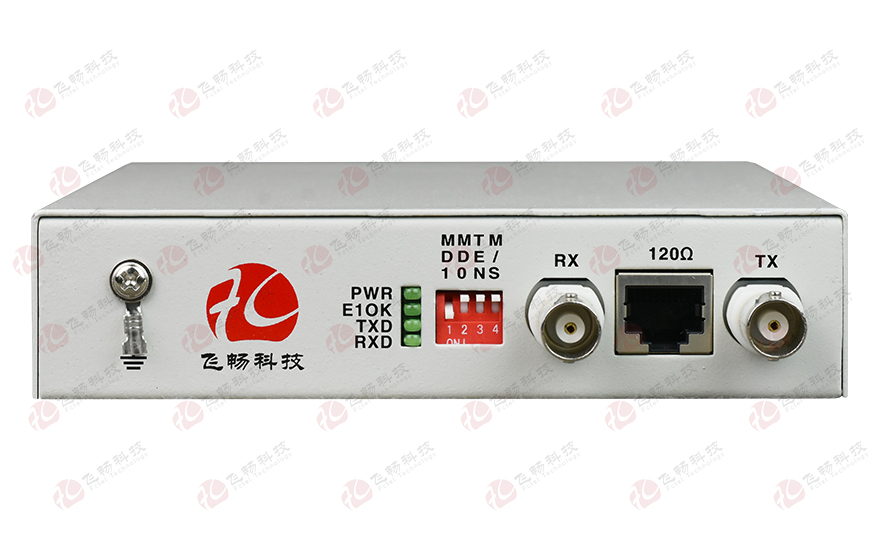

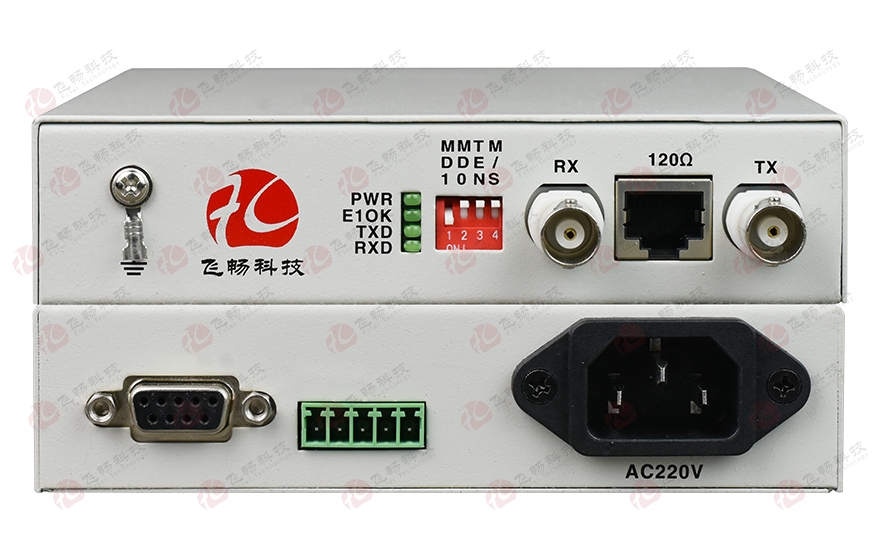

    E1-RS485协议转换器

    型号：FCC-E1D1次留言

    描述：E1转1路RS485协议转换器提供1个E1接口和1个RS485串行接口，提供1路RS485在E1接口传输，成对使用RS485速率最高可以到512kbps。

    产品描述
           本系列设备采用大规模FPGA设计，提供1个E1接口和1个RS485串行接口提供1路RS485在E1接口传输，该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。串行口的通信速率可达256KBPS。
    功能特点
    ◆ 基于自主知识产权的集成电路；
    ◆ 具备自动侦测串口信号波特率的能力；
    ◆ 可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;
    ◆ 自动检测设备收无光时是对端设备断电，或是E1断线，并在LED上指示；
    ◆ 串行口接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；
    ◆ E1口同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；
    ◆ 机架式设备网管接口采用SNMP；
    ◆ 串行数通道可以传输异步从300-256Kbps波特率自适应的串口数据；
    ◆ 串行数据在E1中复用支持ITU-T R.111 跃变编码模式；
    ◆ 可以组成E1串口转换器(A)－－-E1光纤Modem(B)－－-光纤串口 Modem(C)的拓扑结构。
    技术参数
    ◆ E1 接口
       设备接口：设备接口符合G.703建议
       速   率： 2048Kb/s±50ppm
       码   型： HDB3
       阻   抗： 非平衡式75Ω/平衡式120Ω
       非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
       抖动特性： 满足G.742、G.823建议
       输入口允许衰减：0～6dBm
    ◆ 串行数据接口
       数据接口：RS-232/RS-485/RS-422
       数据标准：EIA RS232 RS485 RS422
       速率：     110bps-115.200Kbps
       物理接口： 接线端子+DB9
    ◆ 电气和机械特性
       系统电源：  AC180V ~ 260V；DC –48V；DC +24V
       功耗：         ≤10W
       外观结构:    136（宽）X131（深）X31（高）mm 桌面型
    ◆ 环境指标
       工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
       储存温度：-40℃—+85℃
       工作湿度：0%—95%（无凝结）
       MTBF：    ＞100000小时
    应用方案

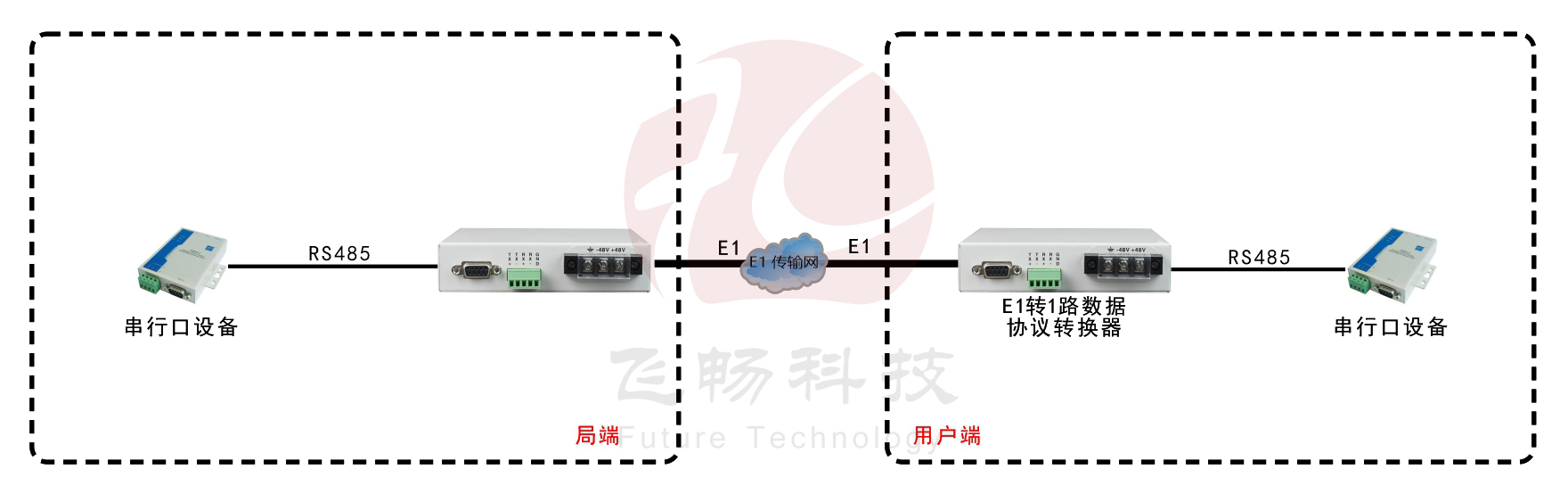

    应用方案图例一

    E1-RS485协议转换器



    方案说明
    设备可以通过一条E1通道传输1路串行数据，串行数据在E1中采用ITU-T R.111跃变编码模式，波特率可以为300-512K。

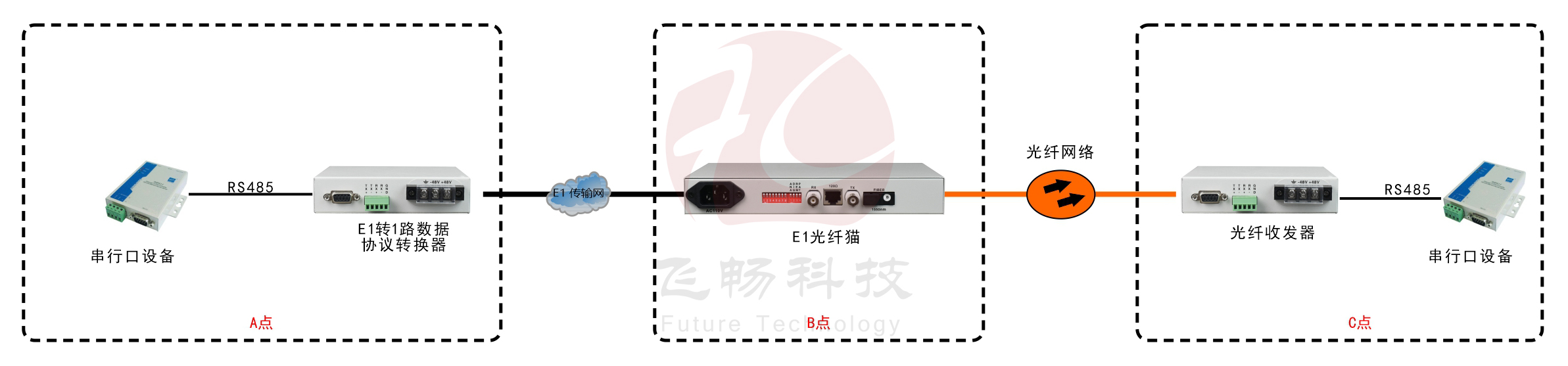

    应用方案图例二

    E1-RS485协议转换器

    方案说明
    A点串行数据接口通过一条E1通道传输B点为E1光纤ＭodemC点为串口光纤Modem串行数据在通道中采用ITU-T R.111跃变编码模式，波特率可以为512KBPS。
